Емулятор імітує сигнал справного LED модуля фар автомобіля
Toyota 85967-12010 / 85967-42010
Koito 35500-70161 / 031700-0140
Stanley W3346M / 2664891200

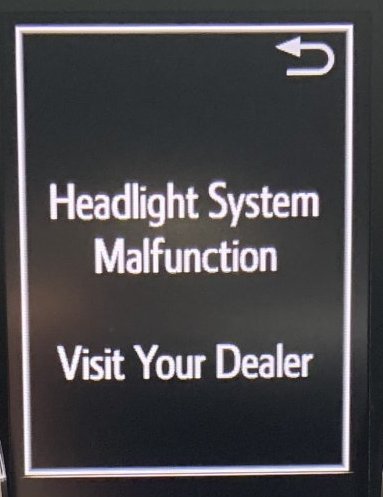

і допомагає позбутися помилок B2430 і B2431, які зазвичай супроводжуються повідомленням на приладовій панелі «Headlight system malfunction. Visit your dealer».
Це може відбутися у випадку заміни оригінальних фар на не оригінальні або на галогенові замість LED. Пристрій не вимагає налаштування. Емулятор підходить для наступних моделей в комплектації з LED фарами:
Toyota:
• Toyota Camry 50
• Toyota Camry 70
• Toyota Corolla
• Toyota Fortuner
• Toyota Highlander
• Toyota Hilux
• Toyota Land Cruiser 200
• Toyota Land Cruiser Prado 150
• Toyota Prius
• Toyota RAV4
• Toyota Sequoia
Lexus:
• Lexus CT200h
• Lexus ES300h
• Lexus ES350
• Lexus GX460
• Lexus IS250
• Lexus NX200
• Lexus NX300
• Lexus RX350
• Lexus RX450h
Та інші з фарами LED
Емулятор імітує однопровідний сигнал, який на схемах Toyota часто позначається як LLEW для лівих фар і RLEW для правих. Перед установкою обов’язково переконайтеся, що у вас саме така схема підключення ближнього світла.
Увага!
Перед використанням переконайтеся, що коди помилок і інші несправності в блоці BCM відсутні. Даний емулятор усуне лише помилки B2430 і B2431; наявність інших помилок не дозволить позбутися повідомлення «Headlight system malfunction. Visit your dealer».
Також емулятор не підходить для автомобілів з фарами, які працюють за протоколом CAN. Зверніть увагу на роз’єм фари: якщо він такий, як на фото, то, на жаль, наш емулятор вам не допоможе.
На такі фари не підходить
| Розміри Д/Ш | 24/12 |
| Робоча температура | -40…….+80 |
| Напруга живлення | 5…..18в |
| Максимальне навантаження виходу | 100ма |
Часті запитання:
Чи можна використати один емулятор на дві фари?

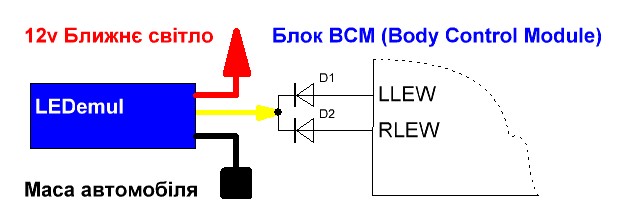

Так. Зазвичай для зручності підключення використовують один емулятор на одну фару. але емулятор можна підключити один на два сигнали. бажано за такою схемою:
В цілом у можна і не ставити діоди. вже багато хто підключав без них і все працює.
Щоб не тягнути провід від сусідньої фари. Підключаємо на одну фару. а на блоку BCM знаходимо ці два сигнали та з’єднуемо.

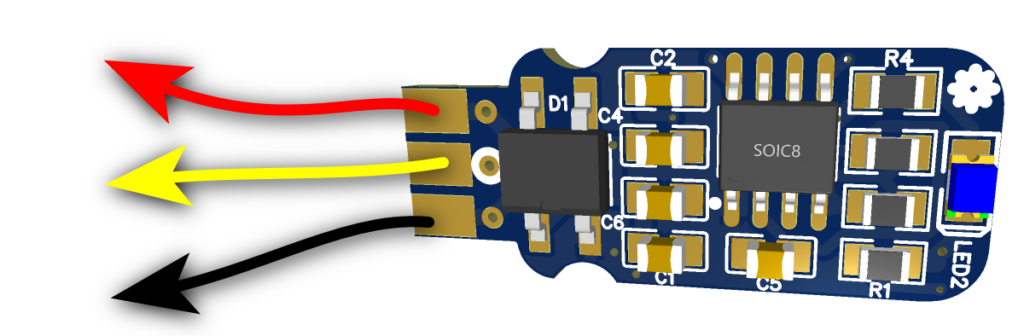

призначення провідників:
ЧЕРВОНИЙ
Це живлення емулятора. Підключається на ближнє світло. т.з. як вмикається ближнє світло то на емулятор поступає живлення
ЧОРНИЙ
Це мінус або маса емулятора. підключається зазвичай на білий з чорною смугою (зазвичай у TOYOTA/LEXUS то маса)
ЖОВТИЙ
Це вихід сигналу эмулятора. подається до блоку BCM замість сигналу з фари. від фари треба від’єднати . Будьте уважні, щоб не подати на нього плюс живлення. бо не вітримає та емулятор буде пошкоджено.
сигнальний провід зазвичай тонший від інших.
